Материнская плата CNC 12

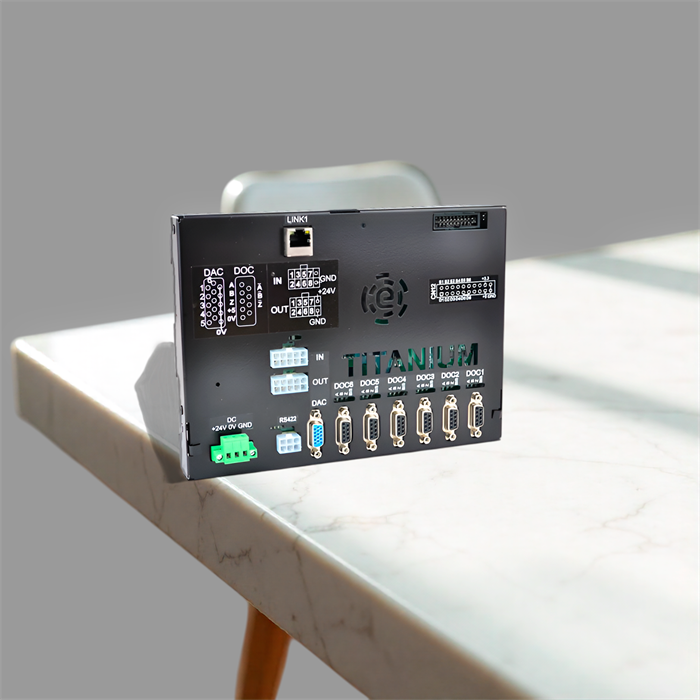

Материнская плата CNC 12 является моноблочным устройством , обеспечивающее связь системы ЧПУ TITANIUM с подключаемой периферией. Материнская плата может располагаться отдельно от системы ЧПУ TITANIUM, на удалении до 50 метров, для обеспечения более удобного и компактного монтажа электрики шкафа станка. На палате присутствуют возможность подключения датчиков обратной связи, управления приводами, а так же возможность подключения устройств к портам ввода/вывода или же подключение удаленных плат ввода/вывода.

ТОЛЬКО ПЛАТА БЕЗ БЛОКА ЧПУ
Материнская плата предназначена для организации ввода В ЧПУ сигналов энкодеров, с дискретных входов, вывода сигналов задания на привода подач и дискретных выходов.

Монтаж
Предусмотрен монтаж на самой ЧПУ специальными клипсами и предусмотрен удалённый монтаж в шкафу на DIN-рейка

Питание
DC 24В 1,5А
Связь с ЧПУ TITANIUM по последовательному оптоизолированному интерфейсу RS422 LINK-1 подключение стандартным кабелем UTP-6 и более длинной не более 40 метров.
Материнская плата CNC-12 поддерживает

Энкодеры
5В TTL энкодер A/A, B/B, Z/Z тип линейный драйвер.
BISS 24-бита абсолютный энкодер частота считывания 2МГц
питание энкодеров встроенное 5В 250мА (самовосстанавливающийся предохранитель)
входные сигналы допускаются 5-12В

Выходы ЦАП
6 каналов +-10В, 10мА на канал

Выходы ЦИП
6 каналов STEP/DIR 5В
Дискретные выходы 8шт. PNP 50мА на канал
Подключение удалённых плат ввода вывода по оптоизолированному интерфейсу RS422 NetLINK до 7 плат.
Дискретные входы 8шт. PNP ток входа 10мА

Технические характеристики материнской платы CNC-12 представлены ниже.

1.Габариты: 217х161х35 мм

2.Вес: 1000г;

3.Напряжение питания: 24в

4.Ток: 1,5А.

5.Количество датчиков обратной связи: 6;

       5.1 Тип входного сигнала: ТТЛ;

       5.2 Разрядность каждого счетчика 24бит;

       5.3 Максимальная входная частота: 30Мгц;

       5.4 Режимов работы:2;

       5.5 Напряжение питания датчиков: 5в, внутреннее;

       5.6 Ток до 250мА. Встроенный самовосстанавливающийся предохранитель.

6.Количество каналов ЦАП:6;

       6.1 Разрядность — 16 бит;

       6.2 Тип D/A — сегментированный с двойной буферизацией;

       6.3 Выходное напряжение — +10 В…- 10 В;

       6.4 Выходной ток — 10мА;

       6.5 Интегральная линейность — 0,008% FSR;

      6.6 Дифференциальная линейность — 0,008% FSR;

7.Количество дискретных входов: 8;

      6.7температурный коэффициент — 20 ppm FSR на градус Цельсия.Количество дискретных входов: 8;

7.1. номинальное входное напряжение: 24 В;

7.2. логический «0»: < 12В

7.3. логическая «1» : >18В;

7.4. максимальное входное напряжение: 24В;

7.5. номинальный входной ток: 10 мА;

7.7. напряжение изоляции: 1500 В.

7.8 напряжение питания буфера 24в: внешнее:

7.8 тип подключения: PNP;

8. Количество дискретных выходов: 8 шт;

8.1. максимальное выходное напряжение: 24 В;

8.2. максимальный выходной ток: 80 мА;

8.3. напряжение изоляции — 1500В.

8.4. напряжение питания буферов 24в: внешнее;

8.5 тип подключения: PNP;

9. протокол подключения: rs422;

9.1. длина удаления платы от блока ЧПУ: до 50м.

10. количество каналов шагового управления:6;

10.1 тип шагового управления: STEP/DIR;

10.2. частота: 250Кгц;

11. тип крепления: двойная DIN-рейка/корпус ЧПУ;
