Модуль INOUT 16

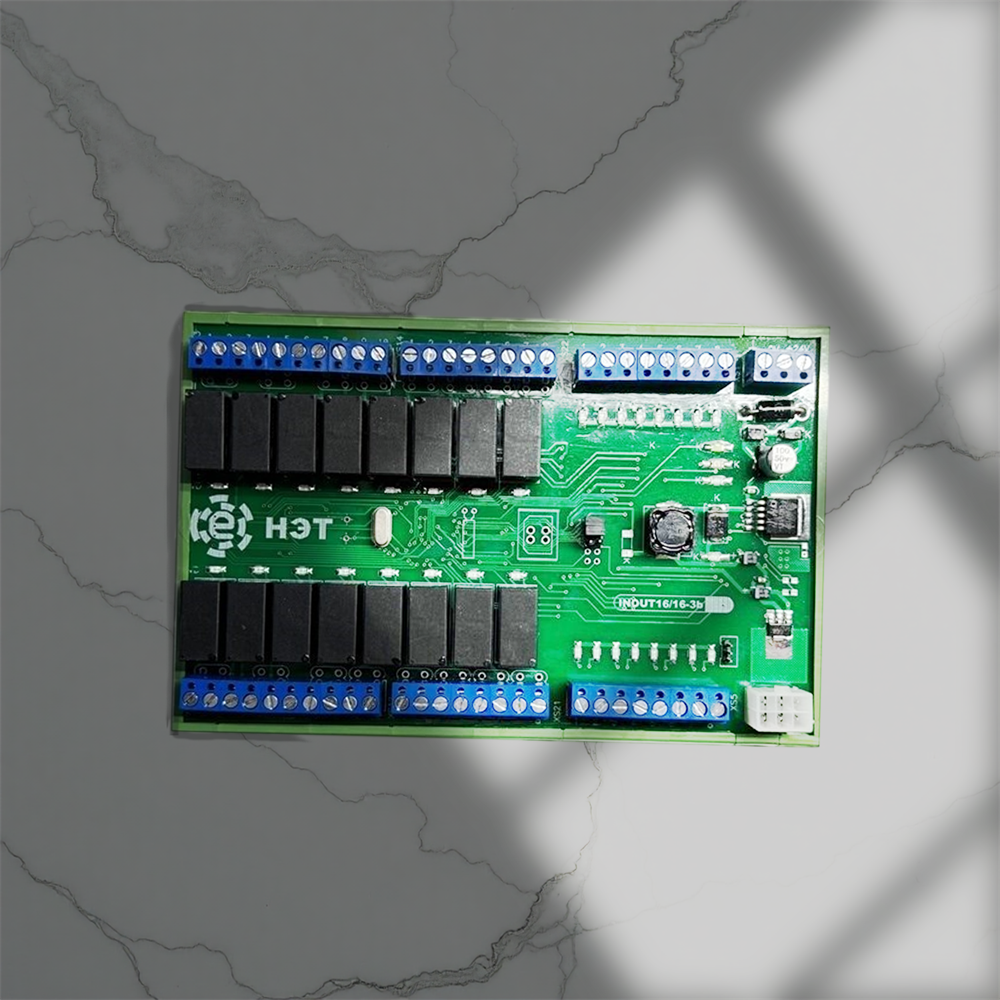

Модуль INOUT16/16 предназначен для организации ввода вывода дискретных данных в систему ЧПУ по протоколу NET RTU.
В плате находиться 16 реле с нагрузочной способностью ~110В 1 А, 4 шт. NO+NC, 12 шт. NO.
Присутствует индикация состояния выходных сигналов и также индикация состояний входных сигналов с помощью интерфейса RS-422.
В данном модуле по 16 оптоизолированных входов и выходов.
Интерфейс RS-422 работает по протоколу NET RTU.
Номинальное напряжение питания модуля составляет +24В.
Для установки адресного пространства используются перемычки. Для стабильной работы платы входов/выходов необходимо использовать стабилизированный импульсный источник питания напряжением 24В/2.5 А. Ноль 24В необходимо заземлить. На землю не должно быть подключено других источников питания. Подключение к платам выходов INOUT16/16 мощной нагрузки, напряжением больше 110В и током 1А (золотников, пускателей и т.п.) осуществляется через промежуточное реле.
Документация и видео обзоры:
Документация к модулю INOUT 16
Обзор на модуль INOUT 16
-
Входной ток10 мА
-
Индикация состояния интерфейсаЕсть
-
ИнтерфейсRS-422 по протоколу NET RTU
-
Номинальное напряжение питания+24 В, 0,1А
-
Оптоизолированных входов16 (P-N-P)
-
Оптоизолированных выходов16 (реле сухой контакт до 1А, AC 110В)
-
Реле с нагрузочной способностью110В 1 А / 24В 0,5А
