Пульт CNC 11 Titanium

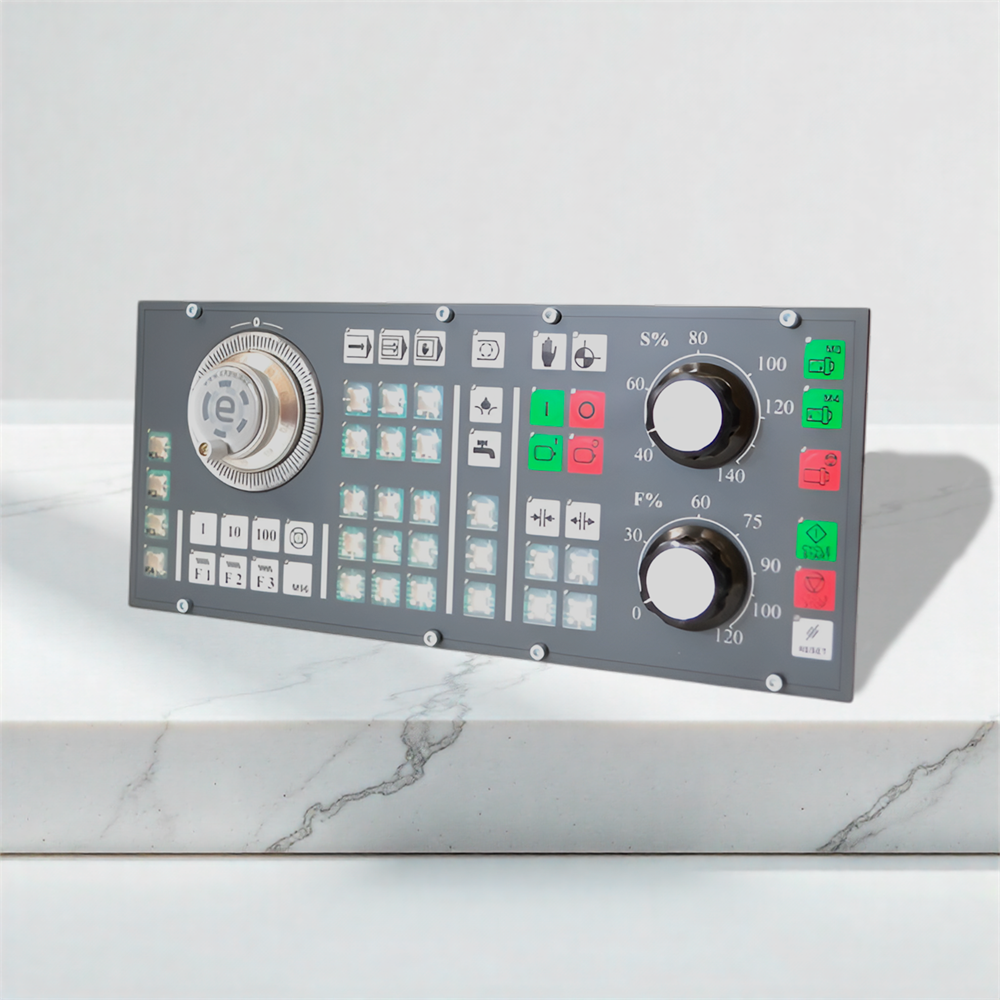

Станочный пульт оператора (СПО-24-1) Подключение к платформе семейства ЧПУ TITANIUM® осуществляется через интерфейс RS-485. Пульт не занимает адресное пространство на платах ввода/вывода.
Пульт имеет пленочную клавиатуру с ярко выраженным тактильным эффектом. Каждая кнопка имеет подсветку для индикации нажатия и текущего состояния. 26 кнопок свободно программируемые. Пульт имеет два плавных регулятора, обрабатываемых как корректор подач и корректор оборотов шпинделя соответственно. На пульте смонтирован ручной генератор импульсов, обслуживаемый программным обеспечением CNC TITANIUM®.
Кнопки и индикаторы пульта оператора имеют адреса.
Подключение пульта интерфейсом RS-485 предполагает его свободное размещение на станке с удалением от модуля ЧПУ до 10 метров при условии прокладки кабеля отдельно от силовых линий.

1. На пульте имеется 54 кнопки. Фиксированных кнопок - 28. Программируемых кнопок под конфигурации - 26.
2. 54 индикаторов кнопок/нажатий
3. Интерфуйс подключения - RS485
4. Watch Dog (Вотч Дог) готовности системы ЧПУ
5. Питание постоянного напряжения 24 Вольта, 1А
